YPD-L系列零序电流互感器

1、产品简介

        我公司生产YPD-L系列，孔径φ80mm～φ300mm的零序电流互感器（电缆型），产品涵盖各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器，分整体式和组合式两类。互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式（中性点接地、中性点不接地、电阻接地、小电阻接地、消弧线圈接地）的需要。

YPD-L系列零序电流互感器引用标准：GB1208-2006。

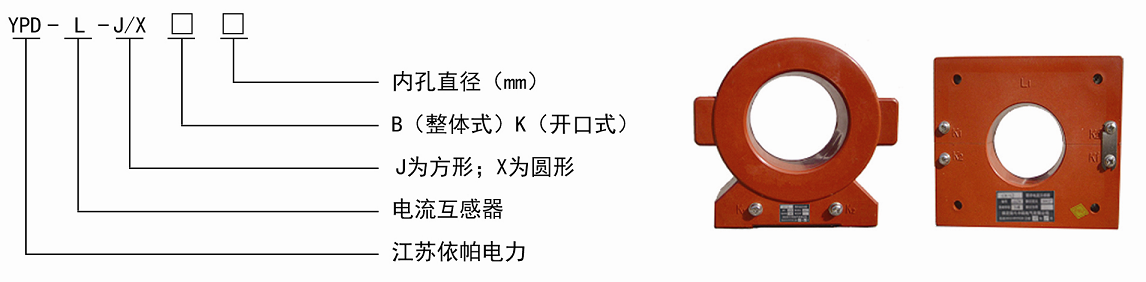

2、型号说明

3、使用环境

环境温度：最高温度+60℃，日平均气温不超过+40℃，最低气温-5℃

海拔不超过1000m（高原使用时特殊定货）

相对湿度＜85%



4、技术指标

交流电压0.4kV以上(电缆)

电网频率50Hz

同名端：一次由“L1”侧穿入，二次为“K1”

整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。开口式互感器安装不受电缆敷设与否的限制，具体安装方法如下：

1、拆下互感器“K1”、“K2”的联接压片

2、将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分

3、将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分，4、然后拧上内六角螺栓，互感器两部分要对齐以免影响性能

5、将联接片固定在“K1”、“K2”上

6、开口式互感器上下两部分不可与其他互感器互换
