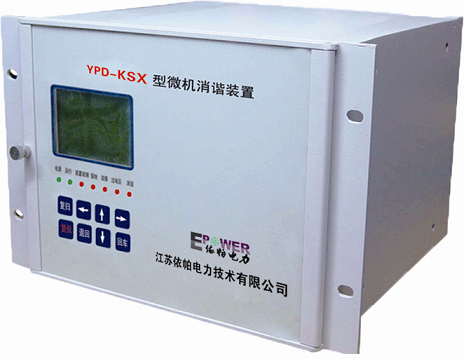

YPD-KSX系列微机消谐装置

1、产品简介

YPD-KSX系列微机消谐装置采用80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测。在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障，装置对电压互感器开口三角电压进行数据采集、分析，并判断出当前的故障状态；如果发生了某种频率的铁磁谐振，迅速启动消谐元件，使铁磁谐振在强大的阻尼下迅速消失。同时装置给出指示予以消除。如果是过电压或接地，装置给出相应的报警信号。

对于各种故障，装置可以分别给出报警信号和显示、打印，并自动记录、存贮有关故障信息，并上报给上位机。

注意：本装置可消除非线性的铁磁谐振，但对持续存在的其它外因引起的PT过电压在消谐三次后，报过电压故障，给予报警输出。

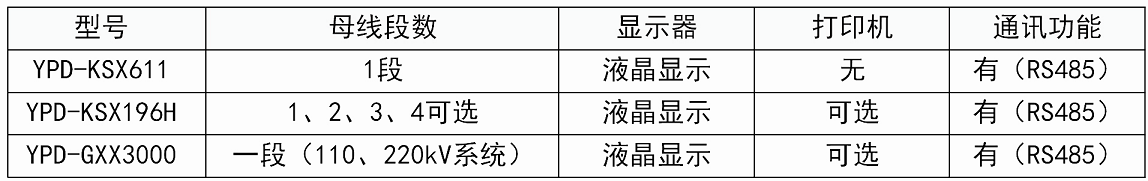

2、型号说明



3、产品主要特点

数据采集、运算、逻辑判断、控制输出等速度快，精度高，抗干扰、自检及自恢复能力强

综合国内各种先进技术，多年的现场运行经验，性能稳定，安全可靠

采用液晶显示器（LCD），中文菜单，显示信息直观

实时显示PT开口三角电压4种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz）的电压分量

可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除；对各种故障均可给出告警信号并显示、打印和保存相关信息；并可以及时打印输出故障报告（故障类型、故障时间及PT开口三角电压4种频率的电压分量）

有记忆功能，可存储最近4次发生的故障信息，掉电后不丢失

采用大功率、无触点消谐元件，启动迅速

调试和维护简单、方便

适用于各种电压等级的PT

可通过通信接口把各种故障信息传送至有关部门，适用于无人职守变电站

可监测1～4段母线电压
