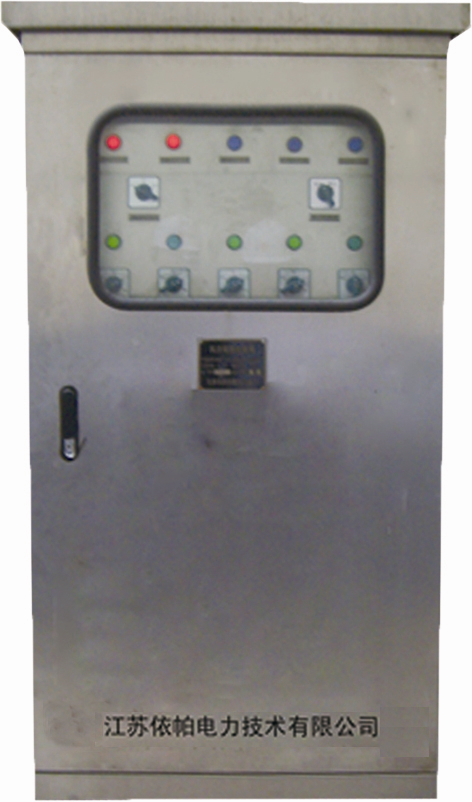

YPD-FK系列智能风冷控制柜

1、产品简介

在110kV、220kV、500kV、1000kV的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式，其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷智能控制柜就是针对着三种冷却方式而设计的智能型控制柜，它可以实现远方自动和就地手动控制方式，并可以把各种信息上传显示和下行控制设定，对变压器整个冷却系统实现最优控制，达到节能和延长散热器使用寿命的目的。



2、产品主要特点

采用双电源互投，一主一备方式确保供电高可靠性

控制器采用宽温军用级元器件，其工作温度范围可达-40℃～+85℃，完全适用于户外严酷高温、低温环境条件

在自动控制模式失效的情况下可自动转入手动控制模式

可与电厂DCS、无人值守变电站主系统进行通讯及联络，以便把各种信号上行和下行通讯

既可以按温度和负载的开关量进行控制，也可以按温度和负载的模拟量进行精准控制

控制柜内部加热冷却系统采用机械和电子双模式控制

3、控制原理及方式

装置有三种控制模式：手动、自动、远方控制

温湿度控制

为了保证控制柜内部温湿度环境，设一路或两路温湿度控制器，当气温下降到0℃以下时，启动加热回路，温度达到5℃后，停止加热。当温度达到40℃时，启动降温装置，当气温下降到35℃后，停止降温。

照明控制

当柜门打开时，自动启动照明回路，照明灯亮，关上柜门后，照明灯自动关闭。

手动控制模式

在手动模式下，全部冷却器都处于工作状态，此时，冷却器的工作状态不受负荷电流或油温等因素影响。此种工作模式为检修人员或运行人员检修时或采取应急措施时设置。

自动控制模式

在自动模式下，风扇根据油温、负荷情况自动启动，并可以把各组风扇及油泵分为主用、备用。当运行的控制器故障时，自动启动全部冷却器组，并发出报警信号。

远方控制模式

在远方控制模式下，远方控制室可以监测每组冷却器的运行情况，并可以启动、停止任意一组冷却器。
