YPD-BZ系列变压器中性点接地电阻

1、产品简介

YPD-BZ型中性点接地电阻柜适用于6～35kV、50Hz交流电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

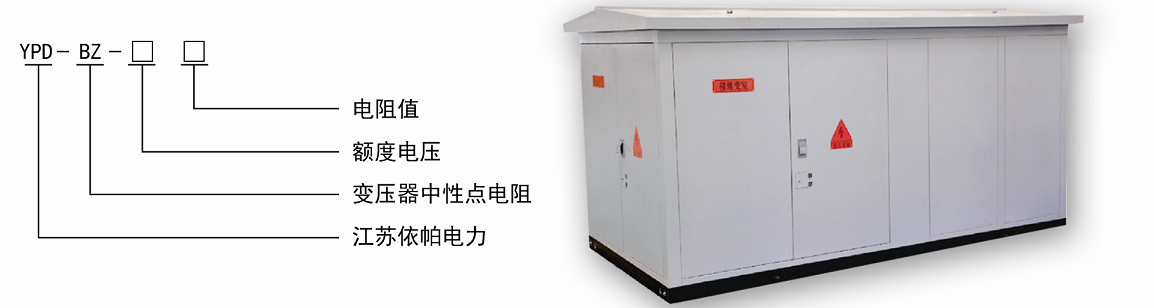

2、型号说明

3、产品主要特点

产品采用优质进口不锈钢或国产不锈钢电热金属材料，具有电导率高、温度系数高、耐腐蚀、

耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点，产品运行安全可靠。

本产品主要针6～35kV系统，变压器星型接线的，直接接中性点电阻，变压器三角形接线的提供独立的接地变压器引出中性点，中性点电阻与之连接使用。

电阻柜阻值可从1欧姆到2000欧姆，电流从1安培到2000安培设计。

电阻柜用于户外或户内，柜体采用不锈钢板或冷轧钢板喷塑制成，耐腐蚀，防护等级高。

产品可加装隔离开关，检修方便。

可加装电阻柜智能监控装置，可监测电阻柜正常运行状态下中性点不平衡电流、电阻柜内的

温度，也可以监测发生单相接地故障瞬间的电流以及记录接地动作次数，并预留通讯接口，

可将检测、记录的信息传递至主控室。

4、使用条件

一般用于户外，使用于6～35kV系统中

海拔高度按客户要求定制

环境温度：－20℃～＋70℃，相对湿度不大于95%

风压不超过700Mpa（相当于风速34m/s）

周围环境中无易燃易爆、无腐蚀性气体及导电尘埃

由于电阻是发热元件，使用时温升较高，安装电阻器的地方应在四周留有空隙，防止外界热源的影响。

安装使用时请注意

地震烈度：小于8级

覆冰厚度：小于10mm

空气污秽等级 ：不高于Ⅳ级
