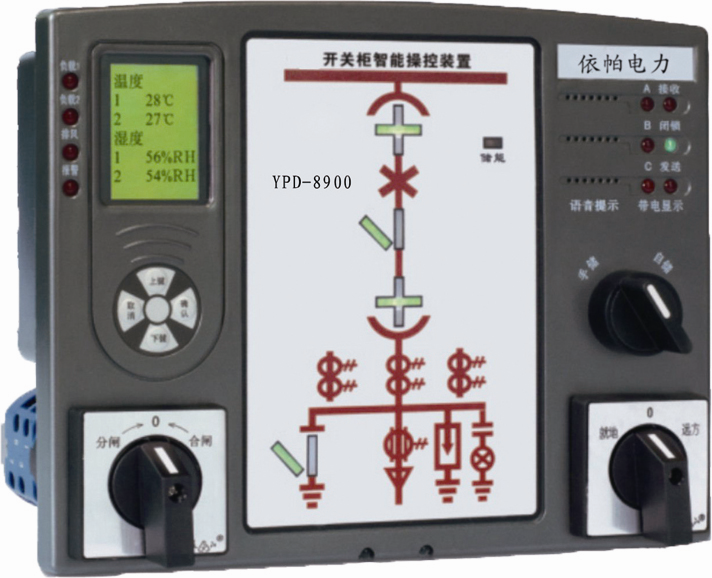

YPD-8900系列开关柜智能操控装置

1、产品简介

       YPD-8900系列开关柜智能操控装置是一种新型的多功能、智能化模拟动态显示装置。集成一次回路模拟图、动态显示断路器分合闸状态、手动工作、试验位置、弹簧储能、接地开关状态；具有高压带电显示、温湿度自动控制加热除湿、排风降温，液晶显示温度数值、人体感应柜内照明、智能防误操作语音提示，电流、电压、有功无功功率等电力参数的测量和显示，母线触头在线温度测量及报警，以及RS485通讯等众多功能，以一体化布局配套装备于开关柜，简化开关柜的面板架构设计，美化开关柜的面板布局，完善开关状态的显示功能和安全性能，本产品适用于3-40kV户内中置柜、手车柜、固定柜、环网柜等多种类型结构开关柜。

2、技术参数

工作电源：AC/DC220V

功    耗：≤15W

介质强度：≥AC2000V

绝缘性能：≥100MΩ

环境温度：-20℃～85℃

相对湿度：≤95%

抗电磁干扰性能：符合IEC255-22标准规定

外形尺寸、安装方式及开孔尺寸

外形尺寸：236*183*85（单位：mm）

安装方式：面板式安装

开孔尺寸：220*165（单位：mm）

3、产品型号及功能

YPD-8901：模拟显示、高压带电显示、液晶温湿度显示及控制、智能语音提示、分合闸操作、人体感应探头、RS485通讯

YPD-8902：模拟显示、高压带电显示、液晶温湿度显示及控制、智能语音提示、分合闸操作、断路器带电分合闸操作记录、人体感应探头、电力综合参数三相电流、电压、有功、无功功率、有功电度（精度0.5级）、无功电度（精度1.0级）、RS485通讯

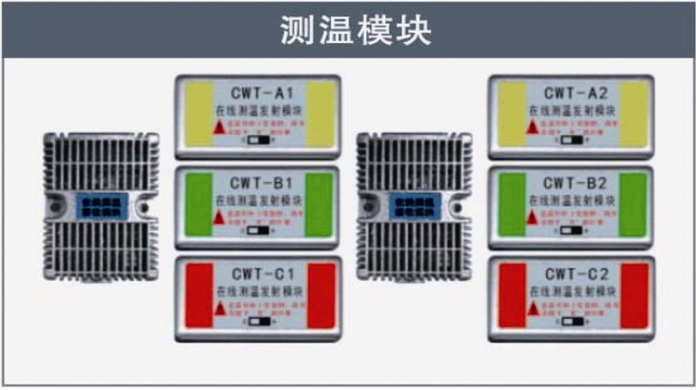

YPD-8903：模拟显示、高压带电显示、液晶温湿度显示及控制、智能语音提示、分合闸操作、断路器带电分合闸操作记录、人体感应探头、触头在线温度测量、RS485通讯

YPD-8904：模拟显示、高压带电显示、液晶温湿度显示及控制、智能语音提示、分合闸操作、断路器带电分合闸操作记录、人体感应探头、电力综合参数三相电流、电压、有功、无功功率、有功电度、无功电度、触头在线温度测量、RS485通讯
