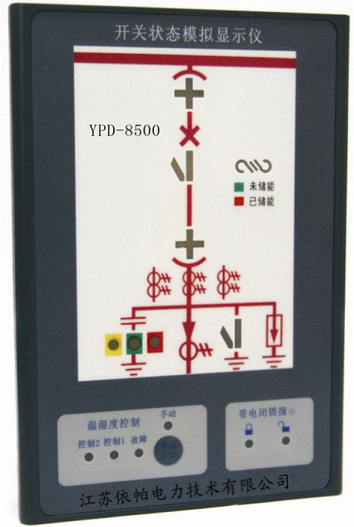

YPD-8500系列开关柜状态指示仪

1、技术参数

工作电源：AC/DC220V

功    耗：≤15W

介质强度：≥AC2000V

绝缘性能：≥100MΩ

环境温度：-20℃～85℃

相对湿度：≤95%

抗电磁干扰性能：符合IEC255-22的标准规定



外形尺寸、安装方式及开孔尺寸

外形尺寸：197*136*27（单位：mm）

安装方式：面板式安装

开孔尺寸：119*179（单位：mm）

2、功能说明

模拟图动态显示、高压带电显示及闭锁、温湿度控制、手动加热及断线报警等功能。

3、接线端子图
