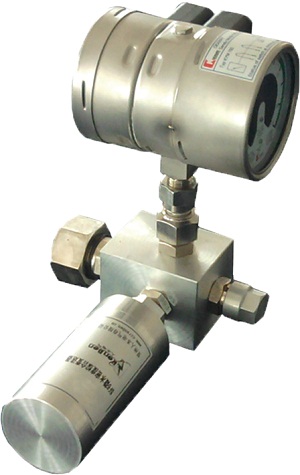

YPZX-SF6 系列SF6微水密度在线监测系统

01产品简介

YPZX-SF6系列SF6微水密度在线监测系统是本公司根据国家智能电网发展要求而设立的重点项目，该系列产品采用遥测遥感技术和后台计算机技术于一体，外观小巧，可实现高精度测量、计算机后台处理、海量的历史数据存储等功能，适用于各种电压等级的SF6断路器、GIS、AIS等设备SF6气体的微水、密度和温度的在线测量，实现无排放、环保、安全、实时、远程等先进的动态监控，以满足电力配网自动化和设备状态检修的需要，为电网的智能化建设预留接口。





02产品主要特点

一体式在线带压测量，可取代离线仪表。

     微水、压力、温度、密度多参数测量。

     传感器具有自动校准功能。

     出色的长期稳定性，露点传感器抗结露。

     气体温度的自动补偿。

     采集单元内部运用内循环技术，大幅提高采样精度。

     现场大屏幕LCD显示，绘制趋势图，实时上传。

     高精度机械加工定做，密封性优越。

     安装拆卸方便，对监测本体无影响。

     系统显示历史趋势图，实现打印趋势分析与状态诊断报告。

     多种阀门接头可供选择。

03 技术指标

    测量范围：10～10000ppm或定制

    测量精度：≤ ± 3.5％ F.S.

    报警门限：50～500ppm(可调)

    测量范围：0.0～1.00 MPa 或定制

    测量精度：±1％ F.S.

    报警门限：0.45 MPa(可调)

    闭锁门限：0.40 MPa(可调)

    测温范围：-40 ℃～＋80 ℃

    温度测量精度：± 0.5℃

    报警触点容量：AC 220V/7A，常开、常闭

    通讯接口：隔离型RS485

    电源电压：24V DC 或 85V～265V AC

    工作环境：温度:-30 ℃～＋65 ℃    湿度:≤95％RH

              绝缘性能： 外壳与电源间：＞10MΩ

              抗电强度： 外壳与电源间：＞2000V

    电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级

              雷击（浪涌）：GB/T17626.5-1999 3级

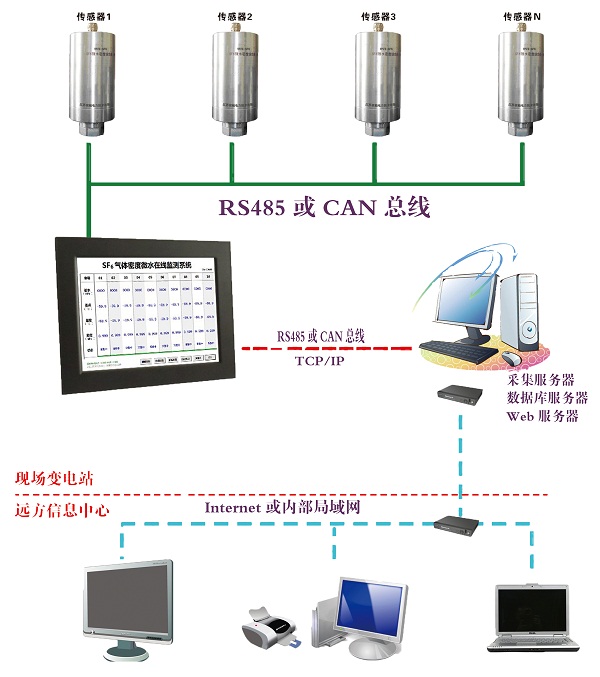

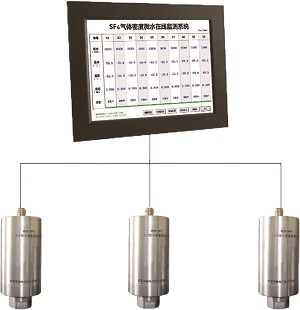

04 系统组成
