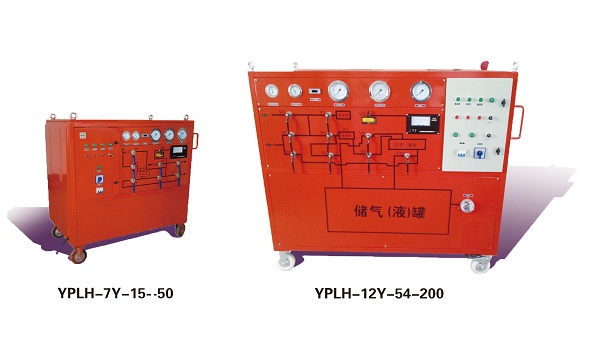

YPLH系列 SF6气体回收净化充气装置
01、产品简介
SF6气体回收净化充气装置系一体式回收装置，由抽真空系统与压缩系统、净化系统、存储系统及冷凝系统组成。SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门，对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体，同时进行净化处理压缩贮存到贮罐。回收净化充气装置适用于各种电压等级的SF6电器及GIS组合电器等。
参照电力行业标准 DL/T 662-1999《六氟化硫气体回收装置技术条件》标准及原机电部JB/DQ2588-90《六氟化硫充气及回收装置》标准，并参考了世界著名品牌德国DILO的产品的优点，研发的这种SF6气体回收充气装置，更适合中国SF6高压开关行业。
02、产品主要特点
采用冷冻液化法设计原理，降低了系统的工作压力，大大提高了回收的工作效率。
双容器系统，SF6可液化，并可灌装钢瓶，灌装量不小于50kg。单容器的回收装置灌瓶量不小于30kg。
双容器系统拥有独创的SF6汽化方式，利用较高温度的高压的SF6气体，强制低温低压的SF6液体充灌入钢瓶，用时短，充灌量大。
可使用柱式液位计，SF6液位指示直观准确。 液位有背光指示，清晰明了。
液态储存容器内置有大功率SF6汽化电加热器。使用时自动进行温度控制，使SF6充分汽化对外充气。
优异的进口（美国）油雾过滤系统，确保油分达标。压缩机润滑油确保一年内不需添加，油位确保不下降。
分子筛干燥系统性能可靠。分子筛再生时不需解体、拆装及更换，使用方便，仅需对分子筛干燥器进行自再生操作，干燥性能即可恢复如初。
定制的相序保护装置，耐压高达500V，极大提高可靠性。
三相五线制电源，更安全可靠。
流程图可选择绘于面板，操作方便直观，全部使用球阀，开与关状态明确。
采用风冷、移动式，可在无水源情况下使用。
真空计为数字显示皮拉尼真空计。
优质脚轮，便于移动，不伤害地面。
03、技术指标
|
型式 |
冷冻液化，风冷，手推移动式 |
|
|
工作环境 |
﹣10℃～+40℃ |
|
|
充气 |
初压力（Pa) |
≤133 |
|
终压力（Pa) |
0.7 |
|
|
1m3容积所需时间（h/m3) |
≤0.2 |
|
|
极限真空（Pa） |
≤10 |
|
|
真空保持从133Pa经24小时上升值（Pa） |
≤400 |
|
|
年泄漏率 |
≤1% |
|
|
回收后SF6气体纯度 |
水分（ppm/v) |
≤60 |
|
油分（ppm/v) |
≤10 |
|
|
液化方式 |
冷冻液化 |
|
|
汽化方式 |
电加热 |
|
|
干燥过滤器再生方式 |
真空加热活络化再生 |
|
|
电源 |
三相四线制380V |
|
|
噪声dB（A) |
≤75 |
|
|
设备自重（kg) |
≤1000 |
|

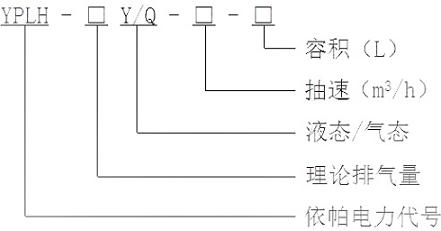

04、型号说明
|
型号 |
理论排气量 |
液态/气态 |
抽速（m3/h） |
容积（L） |
|
YPLH-7Y-15-50 |
7 |
液态 |
15 |
50 |
|
YPLH-12Q-54-200 |
12 |
气态 |
54 |
200 |
|
YPLH-12Y-54-200 |
12 |
液态 |
54 |
200 |
|
YPLH-12Y-60-300 |
12 |
液态 |
60 |
300 |
|
YPLH-19Y-60-400 |
19 |
液态 |
60 |
400 |
