YPDXW(N)系列高压带电显示闭锁装置
01、产品简介
YPDXW(N)系列高压带电显示闭锁装置（感应式）是一种新型的防止电气误操作装置，系感应式高压带电检测装置。适用于交流50Hz、额定电压10～1000kV的户内外电气设备或网络，用于反映线路、母线、主变、电缆等带电状况， 防止电气误操作。该装置可安装在线路接地刀闸、母线接地刀闸、主变接地刀闸、临时接地点、开关柜网门及其它需要闭锁的地方实施强制闭锁，防止电气误操作。

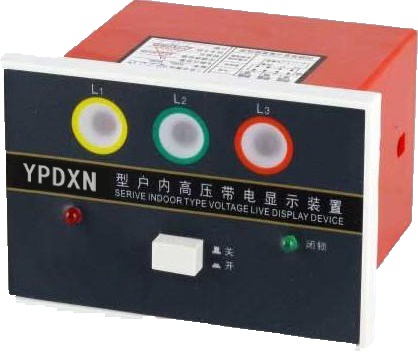

YPDXN型户内高压带点闭锁装置（接触式），适用于监测户内频率为50Hz，额定电压为12-40.5kV变电站的户内进出线、 母线、 主变等电气设备是否带电，对被测一次线路的接地刀闸（临时接地点）、网门等进行闭锁，防止电气误操作。本装置由支柱绝缘子传感器、显示器两部分组成，显示器中含有闭锁、验电回路。显示装置中传感器可以用于各类型高压开关柜等成套设备。
02、产品主要特点
采用感应式传感器，安装在各电压等级的安全距离内，保证一次线路安全，绝不会发生因绝缘击穿而造成一次设备的损毁和人身伤害。
采用电容电流信号而非电压信号，抗干扰能力强。
具有信号滤波模块，准确滤除其他干扰信号，为稳定获取现场高压信号提供可靠的保证。
装置在传感器输入端装有限压装置，当发生过电压或放电时，限压装置有效的保护设备安全和人生安全。
每一相都有独立的处理电路，防止相间干扰。
具有温度补偿功能。
传感器外壳采用喷塑工艺，外表美观大方，使用寿命长。
安装方便，维护简单。
户外安装无需停电。
03、技术指标
环境温度：-45～＋60℃
额定频率：50Hz
额定显示工作电压（kV）：10/35/110/220/500/1000
装置消耗功率：≤5W
强制闭锁接点容量：5A
显示信号：
（1）发光：红色频闪发光，闪光显示清晰可辨
（2）音响：连续短促笛鸣声，在距显示器30cm处的声响不低于67dB(A)
装置构造：

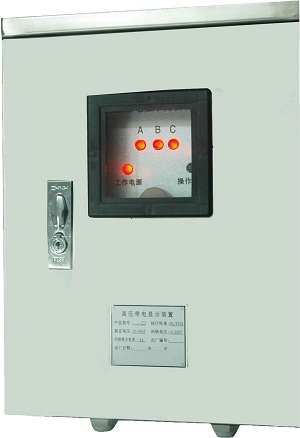

（1）显示器：封闭式，户外型另加防护箱
（2）传感器：封闭式，带引下线
工作电源：AC/DC 110、220V ；DC 12V（太阳能）
显示闭锁电压：≥40%额定电压
不显示闭锁电压：≤15%额定电压
绝缘水平：2kV/min 50Hz

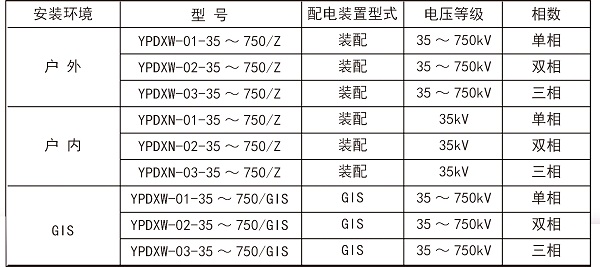

04、型号说明
