YPD-XL-8000型 SF6气体泄漏定量报警系统

01、   产品简介

YPD-XL-8000型SF6气体泄漏定量报警系统采用激光红外测量原理，能够实时、定量测量SF6浓度，即使在SF6浓度在＜10ppm也能有效地检测。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；原装高精度数模转换器和进口长寿命氧传感器，可以为现场工作人员提供更多一层可靠保护。



02、 产品主要特点

      先进的测试原理

系统采用激光红外，可定量、实时在线测量SF6泄漏气体含量，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，能够准确得到气体中SF6含量。

高可靠性

选用原装高精度数模转换器和进口长寿命氧传感器，稳定可靠。系统自动零点校准功能，有效克服了温度、湿度对测量结果的影响，消除了传统产品漂移和误报等缺陷。系统经检测，安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求。

多重检测功能

主要针对SF6气体泄漏和缺氧状况进行检测， 并兼有温度、 湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。

远程监控功能

系统采用CDT通讯规约，可将数据传送到远方控制中心。系统带有的远程监控软件，具有多年安全运行经验，系统稳定、扩展性好，具有数据组态、图形组态、曲线分析、数据报表、历史数据查询等功能。

预留远程监控扩展，支持RTU遥测遥信功能，支持IEC61850通讯。

多种通讯方式

远程通讯可以采用多种通讯介质，包括光纤、载波、以太网、电话线等。

历史数据记录和查询

主机配有大容量数据存储器，可存储大量测量数据，方便查询。

免维护设计

尽心的电气设计，整机无可调节器件，高等级、品质保证的元器件选用，优异的抗干扰性能。

03、技术指标

SF6 气体测量参数

测量范围：0～3000ppm

报警点：1000ppm或用户可调

测量精度：±1ppm

氧气测量参数

检测浓度：0～25.0%

氧气浓度报警点：可在15.0%～20.0%内设置，默认18.0%

氧气测量精度：≤0.5%F.S

其它参数

温度测量范围： -40℃ ～+99℃

湿度测量范围： 0～100%RH

风机通风时间设定：可设置，默认15min/次

数据记录时间：1个月

通讯方式： RS-485总线方式

通讯规约：通用电力通信规约

预留远程监控扩展，支持RTU遥测遥信功能，支持IEC61850通讯

电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级

雷击（浪涌） GB/T17626.5-1999 3级

平均无故障运行时间≥10000h

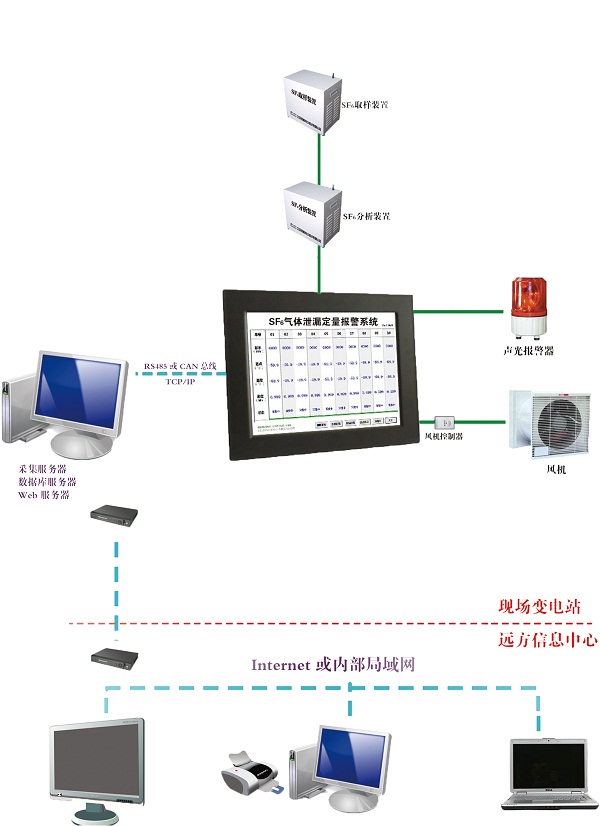

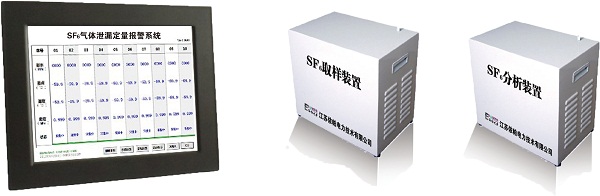

04、 系统组成
