YPD-XL-6000 SF6气体泄漏定量报警系统

 01、产品简介

YPD-XL-6000型SF6气体泄漏定量报系统采用声速原理，能够实时、定量测量SF6浓度，哪怕SF6浓度在50ppm也能有效地检测。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；原装进口高稳定的超声波传感器和氧传感器，可以为现场工作人员提供更多一层可靠保护。

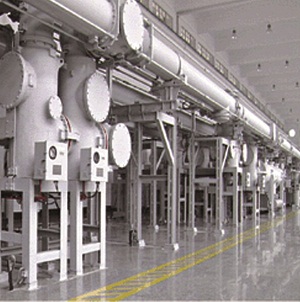

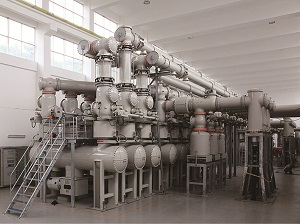

本系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、组合电器室（GIS室）、SF6主变室等。



02、产品主要特点

        先进的测试原理

系统采用声速原理，可定量、实时在线测量SF6泄漏气体含量，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，能够准确得到气体中SF6含量。

高可靠性

系统采用双差分处理方法， 有效克服了温度、湿度对测量结果的影响，消除了传统产品的缺陷。系统经检测，安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求。

        安全性

        系统采用24V直流电源通往各采集点，避免了其它系统采用220AC电源，确保系统的安全性。

        早期现场报警技术

微量检测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。

红外监视功能

可选配，检测工作人员进入工作范围，自动语音提示实时检测结果，加强现场工作人员的直观感觉。





03、 技术指标

测量范围：0～30000ppm

报警点：可在测量范围内设置，默认1000ppm

引用误差：±5%FS

重复性误差：≤5%FS

零点漂移：≤5%FS

量程漂移：≤5%FS

检测浓度：0～25%

氧气浓度报警点：18%

氧气测量精度：≤0.4% （O2在21%时）

温度测量范围： -25℃～+99℃

湿度测量范围： 0～99%RH

工作电源：AC/DC 100～265V

报警输出功率：AC 220V/10A

风机输出功率：AC 220V/20A

风机通风时间设定：可设置，默认15min/次

数据记录时间：1个月

通讯方式： RS485总线方式

通讯规约：通用电力通信规约

绝缘性能 外壳与电源间：＞10MΩ

抗电强度 外壳与电源间：＞2000V

电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级

雷击（浪涌）： GB/T17626.5-1999 3级

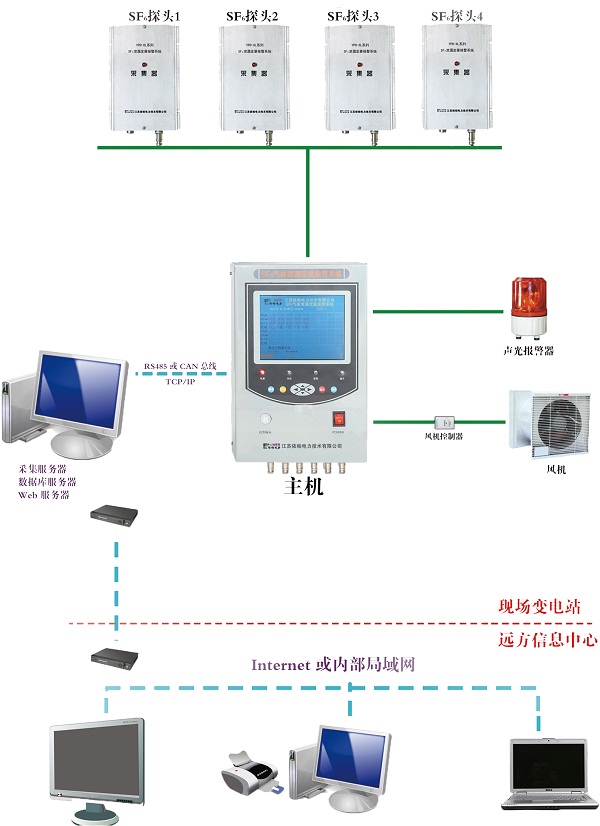

04、 系统组成

根据每个产品部件在系统中所起的不同作用，整个系统设备可以分为：系统主机、采集器、外围设备和上位PC机四个部分。以下根据上述分类对产品选型和设计进行说明。
