YPD-TX系列铁芯接地在线监测系统
01、产品简介

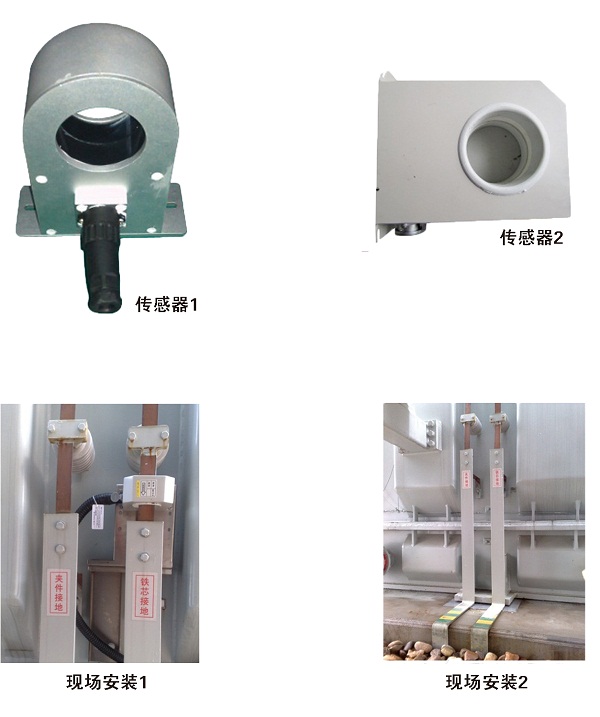

YPD-TX系列变压器铁芯接地在线监测系统采用高精度零磁通电流传感器，安装在铁芯接地上。信号就地数字化后通过专用带屏蔽的通讯电缆将数字信号上传到上一级控制器。通过对铁芯接地电流的监测，能及时发现变压器内部绝缘受潮或受损、铁芯多点接地、箱体内异物、邮箱油泥沉积等故障。对事故做到早预防、早处理。为此类设备的状态检修提供可靠的技术依据。
02、产品主要特点
可测量变压器铁心接地的电流值，并显示所测电流值。
具有电流最大值时间记忆和显示功能。
用户可设定电流报警值、仪表ID号、波特率、时间等参数。
03、技术指标
|
工作电压： |
交流220V±10％，50Hz |
|
功耗： |
额定电压下＜5W |
|
精度等级：2.5 |
2.5级 |
|
电流报警值： |
100mA或用户设定值，超值时自动报警 |
|
测量电流范围： |
0.1mA-2A |
|
工作环境温度： |
-50℃- +85℃ |
|
工作环境湿度： |
≤85％ |
|
耐压： |
2.5kV/min无击穿和闪络 |

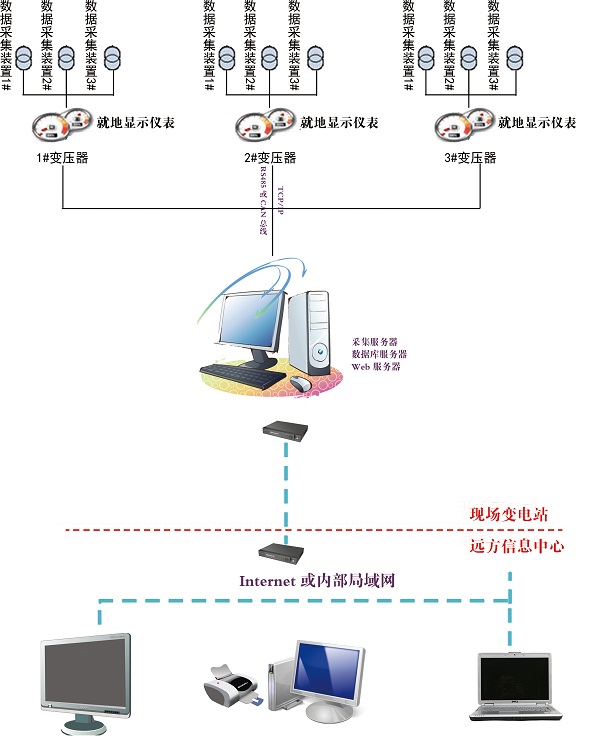

04、系统机构图
