YPD-SCT系列无线测温系统



01、产品简介

         YPD-SCT系列无线测温系统将无线传感技术应用于高压带电体等电位温度测量，数据传输采用前沿的ZigBee组网技术设计。该产品是我公司国内独家首创，产品性能在国内乃至世界均处于领先地位，率先实现了高压带电体温度的远距离遥测。传感器形势多样，适用各种场合，各种部位测点监测，无需系统全面停电，安装简便。

   系统具有低耗能、数据无线传输、精度高、响应速度快、操作灵活、组网方便等优势。

02、产品主要特点

        自动报警功能：温度监测软件自动对测点所在区域进行实时温度巡检，检测现场温度的异常波动，在发生故障前及时报警。

        测点定位功能：上位机在电子显示屏上以电子系统图方式，实时显示各电力设备及相应温度测点编号和当前温度值以及实际位置方便管理人员操作和维护。

        状态查询功能：系统按照时间将数据分为历史信息、实时信息，并且操作管理人员可根据不同的时期动态调整监测点的实时状态监测时间间隔，满足实际要求。管理操作人员可查看各监测点的历史变化曲线，为维修提供数据支持。

        报警设定功能：管理操作人员可对温度在线监测仪的报警触发条件进行设定，以适应不同温度季节条件下电力设备实际运行温度的差异。

        温度统计功能：可实时给出设备最高温度值及对应监测点的位置编号及地理信息。

线路巡检及故障定位功能：可通过系统自动巡检，查出故障点，进行准确定位，方便系统调试。

03、主机及系统结构

控制屏：高2000mm，宽800mm，深600mm

工控机、显示器均与控制屏配套

通讯单元（含光纤数据转换模块、报警器、系统电源）与控制柜配套19寸液晶显示器

XSJ-2000软件系统：操作系统Windows2000server、数据库SOL、组态软件VIEL-4.01、网络模块NT2000

安装位置：控制室，电源为AC220V

系统采用总线式结构，经总线及数据采集器将触头等温度状况实时传送给上位机进行数据处理及显示

04、硬件组成

        YPD003型无线测温传感器技术指标

采用2.4G频段

直接序列扩频（DSSS），抗干扰能力更强

采用ZigBee技术，符合IEEE802.15.4标准

温度传感器采用LTCC内置天线，体积更小

自动传感器识别，无连线，安装简便

可携带传感器数：12只

温度测量范围0℃～﹢125℃

精度：±0.5℃

通讯时间频率可调：1～30分钟

根据开关柜型号的不同，定型生产传感器的规格尺寸

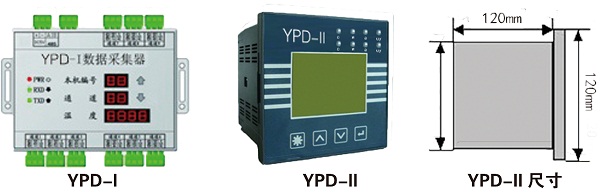

数据采集器YPD-I  YPD-II  YPD-III

大屏幕液晶显示实时温度值

同时测量所监测的各个温度值

智能菜单操作

继电器输出，RS485输出

密码功能

可与计算机通讯

工作电压：AC/DC220V或DC24V（用户指定）

开孔尺寸：110mm×110mm

YPD-I数据处理，安装于开关柜仪表舱内；在不需要现场显示只进行后台通讯时选用

YPD-II型数据显示，报警，安装于仪表面板上，在需要显示时配合YPD-1一起使用

YPD-III型具备YPD-I、YPD-II两种功能，安装于仪表面板上，可单独选用

05、设计方案

  YPD-SCT无线测温在线监测主机系统一套， 安装在值班室或者客户指定位置，该系统也可并入其他系统（如综保系统等）。

如需现场显示：每台开关柜可选配YPD-I和YPD-II各一台或YPD-III一台，无线温度传感器6只，每个测温点均安装一个无线温度传感器，以便实时监测被测点的运行温度，建议测量小车隔离开关插头、电缆接头及母线连接处等温度。

如不需现场显示 ：每台开关柜配YPD-I一台，无线温度传感器6只，每个测温点均安装一个无线温度传感器，以便实时监测被测点的运行温度，建议测量小车隔离开关插头、电缆接头及母线连接处等温度。

传输方式：RS485总线制数据传输或用户要求方式。

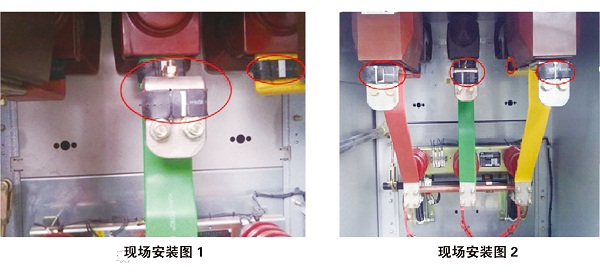

安装方法：YPD-I安装于开关柜仪表仓内，YPD-II、YPD-III安装于盘面仪表面板上，传感器安装于小车开关触臂上或开关柜排线上。

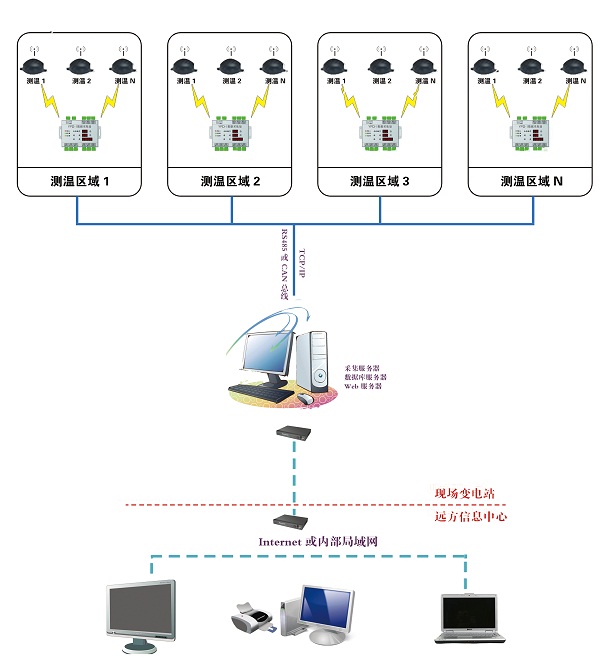

06、系统组成图
