YPD-JF系列局部放电在线监测系统
01、产品简介
YPD-JF系列局部放电在线监测系统采用超高频（UHF）在线监测技术， 用于监测并分析GIS封闭组合电器、变压器设备内部局部放电电磁波信号，进而监测并评估GIS设备、变压器的运行状态，有效避免高压设备的突发性事故。
产品支持电力行业通信标准DL/T667-1999（IEC 60870-5-103）和变电站通信网络和系统DL/T860（IEC 61850）。
02、产品主要特点
超高频信号采集及数字化处理
采用内置或外置超高频无线传感器，具有体积小，频带宽等优点。监测单元能够将采集的超高频信号就地数字化。
先进的模式识别技术
具有以分形特征、矩形特征等构成的先进局部放电灰度图像识别系统。
灵活的通讯模式接口方式
提供RS485、以太网、光纤等通信接口，全面支持IEC61850通信规约。
高可靠性
系统结构采取分布式结构，现场采集系统，避免现场干扰；特殊机箱机构和特殊的屏蔽措施通过了国家级电磁兼容实验室电磁辐射、快速瞬变等10个项目的抗干扰试验，全部的试验结果证明其电磁兼容严酷等级达到国标规定。
03、技术指标
灵敏度：
监测灵敏度：＜5pC
测量频带：
高频传感器：300MHz—3GHz
噪音传感器：300MHz—3000MHz
诊断准确性：
放电故障类型自动诊断正确率大于85%
传感器安装：
传感器分为内置式传感器和外置式传感器两种。内置传感器在GIS设备出厂前就安装于GIS内部。外置式UHF传感方式，尺寸大小与GIS相配套，采用屏蔽带直接固定在绝缘 盆子上，易安装、易拆卸
升级性：
根据技术的不断发展和更新，软件开发和硬件可以不断更新
系统电源：
工作电源为：交流220V/50Hz
工作环境：
标高海拔3000m 以下
年最高温度：60℃ 以下
年最低温度：-25℃ 以上
不结露的最大相对湿度：95%
污秽等级：Ⅲ级；最大风速：35m/s

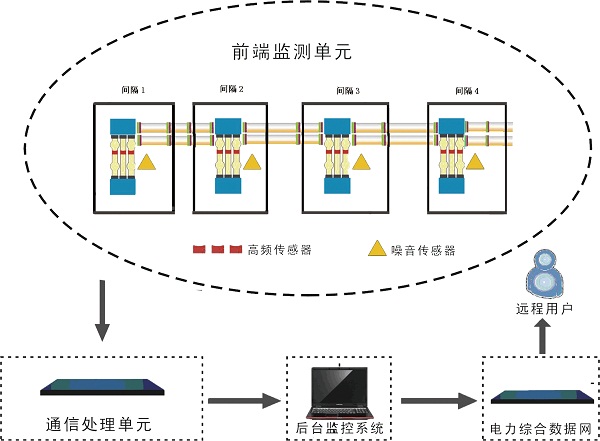

04、系统组成
该在线监测系统主要由前端监测单元、 后台监控系统两大单元组成。 前端监测单元主要有：站端监测设备、 高频传感器、 噪音传感器、射频信号传输线、器滤波器、功分器；后台监控系统主要有：通信处理模块、PC机、监控软件等组成。
